人工智能（AI）技術正以顛覆性力量重塑全球產業圖景，從深度學習的復雜模型訓練到生成式AI的實時推理，其背后是海量數據與指數級增長的算力需求。隨著大模型參數突破萬億級別、多模態應用場景爆發，傳統計算架構已難以支撐AI技術的迭代速度。這一矛盾直接催生了AI服務器的快速發展——作為承載AI算力的核心基礎設施，其本質是通過高度優化的集成電路（如GPU、TPU及定制化ASIC）將計算密度與能效比推向極致。據IDC數據顯示，2023年全球AI服務器市場規模突破200億美元，年增長率超30%。

中微愛芯圍繞AI服務器控制層及信號傳輸鏈路，提供基于通用邏輯、信號鏈、電源、接口等產品的系列化解決方案，助力AI服務器市場快速發展。

國內最全的通用邏輯（Logic）產品解決方案

中微愛芯擁有國內最為齊全的通用邏輯產品系列，近千款邏輯產品，功能涵蓋邏輯門、觸發器、寄存器、緩沖器、譯碼器、計數器、多路復用器等。除傳統封裝外，中微愛芯還可提供DHVQFN、UQFN、VQFN、XSON、DFN、SOT5X3等小型化封裝產品，可以滿足不同的用戶需求。通用邏輯產品在服務器的外設狀態檢測、電源控制、信號緩沖、電平轉換、總線擴展等應用中起到至關重要的作用。

• 模擬開關/多路復用器（MUX）

模擬開關/多路復用器在服務器中可應用于總線擴展、傳感器信號選通等應用場景，例如：

通過模擬開關/多路復用器，允許用戶通過FPGA和外部接口等多種方式訪問閃存。同時，F(xiàn)PGA通過多路復用器，也可以擴展訪問多個外部存儲器。由于模擬開關/多路復用器本身具有雙向?qū)üδ埽虼丝梢酝瑫r(shí)應對以上兩種應用。

中微愛芯部分模擬開關產品：

• 總線收發器（Transceiver）

邏輯電路中的總線收發器，其本質上屬于緩沖器，但與緩沖器不同的是，總線收發器通常可以通過DIR端口來控制數據傳輸?shù)姆较?，以?shí)現總線上數據收與發的切換?？偩€收發器的主要作用為：

1. 控制信號的傳輸方向
2. 在不使能狀態下實現前后端信號的隔離
3. 不同電壓域總線間的電平轉換
4. 增強信號驅動能力以實現較遠距離的信號傳輸

服務器中的應用示例：

下圖是BMC與FLASH通過SPI進行通訊的一種應用，該應用中需要對SPI信號進行數據的檢測及校驗，因此需要將SPI信號外接到其他器件進行處理。若直接將信號引出到后端，相當于在SPI總線上額外增加了負載，對于高速SPI信號來說，會影響其信號完整性，嚴重時會導致數據讀寫錯誤。

由于總線收發器輸入阻抗大、輸入電容小，且輸出端為推挽輸出結構，因此在總線附近增加總線收發器，既可以最大程度減小對原SPI信號的影響，又可以增強輸出驅動能力，滿足長線傳輸?shù)囊蟆?/p>

中微愛芯總線收發器產品：

• 邏輯門（Logic Gate）

邏輯門是電子系統的基礎功能單元之一，盡管其功能簡單，但通用性和可組合性強，在服務器中的電源控制、狀態管理等功能中應用廣泛。

服務器中的應用示例：

以下是一種使用開漏輸出的單路反相器對DC-DC控制信號進行電平轉換的應用，前級控制信號高電平為1.8V，而DC-DC要求使用＞2V的高電平進行控制，因此需要進行電平轉換，以滿足DC-DC的使用要求。

為了能夠正常識別前級控制信號，因此邏輯門電路使用1.8V進行供電，由于開漏輸出的LVC系列邏輯門電路輸出電壓允許高于電源電壓，因此可以使用上拉電阻將輸出高電平上拉至3.3V。

豐富的總線接口產品解決方案及規劃布局

• 電平轉換（Level-shift）產品

服務器中CPU、BMC、PCH、外設組件等核心器件的工作電壓域包含1.2V、1.8V、3.3V、5V等，不同器件通過I2C、I3C、SPI等通訊方式通訊時，需要將兩個不同電壓域的信號通過電平轉換器進行電平移位，以保證通訊穩定，提高系統穩定性。

中微愛芯電平轉換器產品：

• I2C總線接口產品系列規劃布局

I2C總線是服務器領域中十分常用的通訊協議之一，各組件間的通訊會大量使用I2C通訊協議，其在服務器的高效、穩定運行中起到了至關重要的作用。

中微愛芯基于服務器I2C總線應用，已規劃多款I(lǐng)2C總線接口產品，未來產品線將更加豐富，以匹配不同應用場景及用戶需求。

多品類運放（Op Amp）& 比較器（Comp）解決方案

運算放大器和比較器在服務器中廣泛應用于電源管理、過流保護、環境監控、測試與診斷等應用場景，服務器中使用的運放與比較器需要具備高精度、低失調、低溫漂、快速相應、低噪聲、強抗干擾等性能。中微愛芯可提供通用、低功耗、低噪聲、高精度零漂移、高速、電流檢測等多系列、上百款運放/比較器產品供客戶進行選擇，可滿足服務器中絕大多數使用場景。

中微愛芯運放產品線

中微愛芯比較器產品線

服務器中的應用示例：

下圖是一種使用AiP8199檢流專用運放對服務器板上負載進行電流檢測的應用，檢流專用運放內部集成了輸入及反饋電阻，外圍極簡，僅需要一個采樣電阻以及電源濾波電容即可實現固定放大倍數的小信號放大，檢流運放輸出可通過連接其他放大器進行信號二次放大，或直接輸入到BMC進行處理。

• LDO產品解決方案

MOS型LDO（基于MOSFET的低壓差線性穩壓器）在現代服務器中扮演著至關重要的角色，尤其是在對電源噪聲、精度和瞬態響應要求極高的關鍵子系統和敏感電路上。盡管服務器主電源廣泛采用高效率的開關電源（SMPS），但LDO憑借其獨特的優勢，在以下應用場景中不可或缺：為噪聲敏感型模擬/混合信號電路供電、待機/常開電源域、輔助電源軌和局部電源、后級濾波與穩壓、冗余電源模塊的協調供電。

中微愛芯可為用戶提供不同電壓、電流的MOS型LDO，產品矩陣如下：

除以上系列化解決方案外，中微愛芯還可提供看門狗復位、EEPROM等產品。 中微愛芯將矢志深耕數字浪潮，以客戶需求為創新原點，始終與行業緊密相連。在算力時代的新征程中，我們愿為合作伙伴打造兼具高可靠性與卓越性能的

注：帶*號的為研發中產品

2025年4月，中美貿易博弈再度升級，半導體領域成為焦點。美國對中國商品加征125%的關稅，中國同步反制，進口芯片成本陡增。全球供應鏈震蕩下，如何規避風險、保障供應？國產化替代已成最優解！

中微愛芯-國產邏輯芯片主流供應商

中微愛芯深耕國產邏輯芯片二十余年，目前擁有26個系列、800+產品型號。

全面覆蓋邏輯門、反相器、觸發器、寄存器、復用器、鎖存器、緩沖器、總線收發器、電平轉換、模擬開關、總線開關等功能，從功能、封裝、性能各維度兼容國際主流廠商產品，無需修改設計即可無縫替換！

• 國產化替代優勢：繞開關稅壁壘，降低成本
• 性能對標國際：同等品質、更高性價比
• 供貨穩定可控：本土化產能，拒絕“斷供”風險

欧美一区二区三区在线精品,中文字幕国产在线播放黄色,黑人与人妻无码中字视频,精品国产精品一区二区夜夜嗨,99这里只有精品黄色毛片,日韩无套内射视频6中文字幕国产综合

可提供近40種封裝

封裝尾綴對照

技術硬實力
為國產替代保駕

• 自主設計：全自主正向設計，知識產權零風險
• 開發迅速：支持快速定制開發
• 嚴苛品控：全系工規品質更有多款產品通過AEC-Q100車規認證
• 可靠性測試：嚴格按照國際標準執行并建立自主可靠性實驗室
• 技術支持：多地專業工程師，快速響應

已賦能千家企業
推進通用邏輯芯片國產化進程

從智能家電到新能源汽車，從筆記本電腦到AI服務器，從工業PLC到能源設備，中微愛芯通用邏輯芯片已助力超千家客戶進行國產化切換。

? 關于中微愛芯

I-CORE

網址：http://www.i-core.cn

國家：中國

中微愛芯擁有一支有著豐富專業知識和經驗的團隊，擁有完善的IC設計系統，擁有CMOS、BICMOS 、BIPOLAR設計能力。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、驅動、運放、電源、音響、遙控器、通信、配套等多個系列幾百個品種，覆蓋家電、物聯網、音視頻電子、汽車、工控、通信等多個領域。

產品線詳細信息

中文名稱：中微愛芯

產品分類：模擬器件,MCU

經營模式：代理

應用領域及市場

小家電，工業控制

主要產品

運放，電源芯片，MCU

? 關于豐寶

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

網絡攝像頭IPC（Internet Protocol Camera）是結合互聯網技術的新一代市場主流安防攝像機，常與路由器、交換機、NVR（網絡視頻錄像機）等設備組建成監控系統，它可以將視頻、音頻、報警及控制信號通過網絡傳輸，接受網絡監控主機（NVR或監控管理平臺）的管理。

中微愛芯研發的芯片可應用在網絡攝像頭（IPC）的音頻、機械結構驅動、電源等模塊，具體產品架構如下：

音頻模塊

音頻模塊在IPC系統中扮演著至關重要的角色，除了可實現智能語音交互控制功能，還可完成監控、安全警示及報警功能，改善用戶體驗，實現更靈活、更個性化的應用。音頻通信模塊包含麥克風運算放大器和揚聲器功率放大器，通過ADC和DAC實現模/數和數/模信號轉換，搭載DSP單元進行信號處理，中微愛芯可提供低噪聲運放和AB類、D類功放如下：

低噪聲運放：

功放：

這四款音頻功放芯片均內置了過熱保護機制，通過配置外圍參數可以調整放大器的電壓增益，輸出無需外接耦合電容或自舉電容，通過控制SD進入關斷模式，從而減少功耗，芯片單位增益穩定，應用方便。除此之外中微愛芯的低噪聲運放借其寬泛的工作電壓范圍，以及超低輸入電壓噪聲密度，為安防攝像頭的音頻通信質量提供了堅實的保障。

機械結構驅動模塊

步進電機驅動

步進電機驅動器在攝像頭云臺中的主要作用是提供精確、可靠的動力支持，實現攝像頭云臺的旋轉、升降及定位功能。中微愛芯可提供單路輸出電流230mA～500mA的步進電機驅動芯片，電路擁有集成度高、易于控制等特點，可匹配不同電壓、電流規格的步進電機。

直流電機驅動

家用攝像頭（如槍球一體攝像頭）的電機驅動模塊常常同時包含步進電機和直流電機，比如用于旋轉和俯仰調整，因此中微愛芯推出集成通道步進電機驅動、一通道直流電機，支持低壓5V供電，具有多保護功能，欠壓鎖定 (UVLO) 和熱關斷 (TSD)，適配需要混合控制的應用?可簡化復雜系統的電路方案中。

IR-CUT

IR-CUT又稱雙濾光片切換器，在攝像頭鏡頭和感光芯片之間起到濾光的作用，能夠大大改善IPC的圖像質量。其內部由雙濾光片（一片紅外截止濾光片和一片全透濾光片） + 電機驅動構成。當攝像頭環境光線充足，切換到紅外截止濾光片，此時圖像顏色非常好，當環境光線很暗，紅外燈開啟，切換到全透濾光片，此時圖像為黑白清晰圖像。

中微愛芯可提供下列IR-CUT電機驅動芯片：

電源模塊

低壓差線性穩壓器LDO（Low Dropout Regulator）在攝像頭中扮演著至關重要的角色，高紋波抑制比（PSRR）和低噪聲特性使得LDO能夠最大限度降低來自開關穩壓器的紋波電壓，提供穩定的電壓輸出，為攝像頭提供優質的電源管理功能。由于CMOS圖像傳感器對標稱輸入電壓的變化十分敏感，因此穩定的電壓也有助于攝像頭獲得更清晰的圖像。

中微愛芯可提供多系列、多電壓點的LDO可供選擇，如AiP76XX、AiP75XX系列，AiP1117系列，更有電壓點可在1.25V～13.8V間調節的AiP1117-ADJ電路可選，滿足多種電路需求。

近年來隨著安防IPC領域市場規模的持續擴張，芯片作為安防IPC產業鏈中的核心環節，市場需求也穩步提升。我司芯片可以應用在安防產品的電源、音頻、電機驅動、IR-CUT等多個模塊，產品種類豐富，性能優秀，適配度高。想要了解更多關于安防領域的產品相關信息，歡迎咨詢我司業務人員。

? 中微愛芯

I-CORE

網址：http://www.i-core.cn

國家：中國

中微愛芯擁有一支有著豐富專業知識和經驗的團隊，擁有完善的IC設計系統，擁有CMOS、BICMOS 、BIPOLAR設計能力。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、驅動、運放、電源、音響、遙控器、通信、配套等多個系列幾百個品種，覆蓋家電、物聯網、音視頻電子、汽車、工控、通信等多個領域。

產品線詳細信息

中文名稱：中微愛芯

產品分類：模擬器件,MCU

經營模式：代理

應用領域及市場

小家電，工業控制

主要產品

運放，電源芯片，MCU

? 豐寶公司

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

中微愛芯 | 7款 CB3Q系列模擬開關

AiP74CB3Q3125

• 類型：4路總線開關電路
• 核心特性：內置電荷泵

AiP74CB3Q3244

• 類型：8路總線開關
• 核心特性：每4路帶輸出使能 + 電荷泵

AiP74CB3Q3245

• 類型：8路總線開關
• 核心特性：電荷泵 + 輸出使能

AiP74CB3Q3251

• 類型：八選一模擬開關電路
• 核心特性：內置電荷泵

AiP74CB3Q3253

• 類型：2路四選一模擬開關電路
• 核心特性：內置電荷泵

AiP74CB3Q3257

• 類型：4路二選一模擬開關電路
• 核心特性：內置電荷泵

AiP74CB3Q3384

• 類型：10路總線開關
• 核心特性：每5路帶輸出使能 + 電荷泵

【主要特點】

工作電壓范圍

• 2.3V ~ 3.6V

過壓傳輸特性

• VCC=2.5V，Vsw=0～5.5V
• VCC=3.3V，Vsw=0～5.5V

導通電阻 2.8Ω（VCC=3.3V），有利于減小信號衰減與降低功耗

掉電（VCC=0V）防倒灌功能，可有效防止電流倒灌導致的后級電路損壞

工作溫度范圍 -40℃~125℃，保證惡劣環境工況下的穩定運行

靜態功耗

• 0.5mA

開/關態漏電

• ＜1uA

傳輸延時

• ＜0.11ns

封裝形式

【功能框圖】

【引腳排列圖】

AiP74CB3Q3125

AiP74CB3Q3244

AiP74CB3Q3245

AiP74CB3Q3251

AiP74CB3Q3253

AiP74CB3Q3257

AiP74CB3Q3384

【應用領域】

• 計算機
• 移動設備
• 工控設備
• 醫療電子

適用場景

1. 信號路由與切換
   • 在多個外設或模塊間動態切換信號路徑
2. 總線復用與共享
   • 實現多路數據總線共享
3. 高速接口擴展
   • 擴展高速接口的信號通道數量
4. 高精度數據采集
   • 管理高速ADC\DAC的信號

中微愛芯新推出的CBTLVD系列、CBTLV系列與CB3Q系列模擬開關均是高速、低功耗信號管理的理想選擇，與傳統模擬開關相比，在帶寬、導通電阻、功耗等方面均有較大性能優勢，其應用覆蓋計算機、移動設備、工控設備、醫療電子等領域，尤其適合需要高速信號、信號多路復用、信號路由管理的場景。

【愛芯CBTLV\LVD\CB3Q電路家族選型表】

• CBTLV系列：支持軌到軌信號傳輸
• CBTLVD系列：支持非軌到軌信號傳輸
• CB3Q系列：支持軌到軌信號傳輸，且能在VCC=3.3V時傳輸5.5V信號

? 中微愛芯

I-CORE

網址：http://www.i-core.cn

國家：中國

中微愛芯擁有一支有著豐富專業知識和經驗的團隊，擁有完善的IC設計系統，擁有CMOS、BICMOS 、BIPOLAR設計能力。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、驅動、運放、電源、音響、遙控器、通信、配套等多個系列幾百個品種，覆蓋家電、物聯網、音視頻電子、汽車、工控、通信等多個領域。

產品線詳細信息

中文名稱：中微愛芯

產品分類：模擬器件,MCU

經營模式：代理

應用領域及市場

小家電，工業控制

主要產品

運放，電源芯片，MCU

? 豐寶公司

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

一、背景概述

隨著持續加強補助消費性市場，國內市場正值產業結構轉型升級，紛紛發展綠色智慧化的高階家電產品。國內MCU業者受惠于政策支持與轉型浪潮，與政府家電相關部門合作，已飛速提升國內家電MCU本土化比例。據統計顯示，2023年上半國內家電產業營收為人民幣9,145億元，較同期成長7.1%；實現利潤人民幣674.9億元，較同期成長20.2%。

2023年7月，政府發布《關于促進電子產品消費的若干措施》，將大力支持電子產品下鄉，有條件的地區可對綠色智慧家電下鄉、家電以舊換新等予以適當補貼；改造提升縣鄉家電銷售服務網絡；開展綠色智慧電子產品展銷活動。

日前國內MCU業者兆易創新與國家高端智能化家用電器創新中心（下稱國創中心）共建GD32 MCU聯合實驗室進行簽約儀式。兆易創新CTO、MCU事業部總經理李寶魁指出，家電產業有足夠大的市場容量及應用晶片需求，目前中國家電產品在全球市占率很高，但家電晶片本土化率卻不足20%。

針對國內家電現狀進行分析并指出，家電智慧化將會成為未來家電產品的主要形態，空調、冰箱、洗衣機等白電和小家電產品是成長主力，進而持續提升對主控MCU的需求。

其引述研究報告數據指出，2022年全球家電市場的MCU營收規模已達到16.7億美元，并將以7.3%的年復合成長率（CAGR）成長，預計2027年市場規模達到約23.7億美元。

在國內刺激消費措施的情形下，臺系MCU業者觀察，第2季開始中國市場已有回溫，不過政策多少都有刺激消費效果，實際能產生多少成效有待觀察，雙十一銷售可為觀察指標。

二、中微愛芯在小家電方案的推廣（部分）

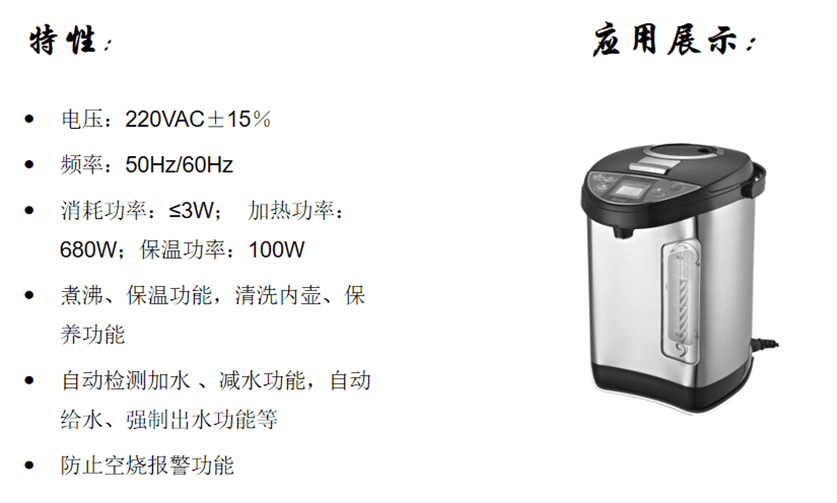

? 多功能電熱水壺

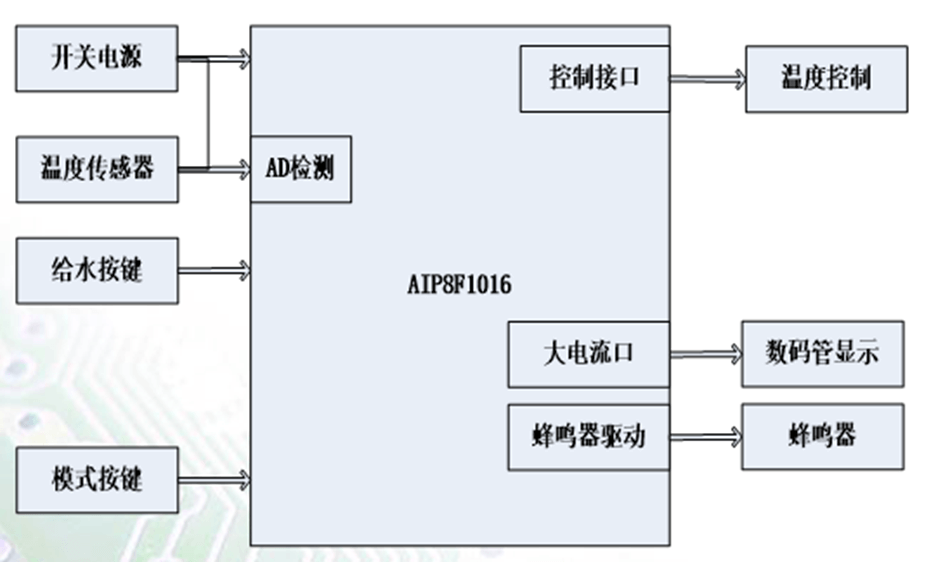

① 功能框圖

② 芯片特性

• 16K/32K falsh rom的AD型51控制器
• 15路AD、PPG、IIC、UART、SPI等
• 多種工作模式

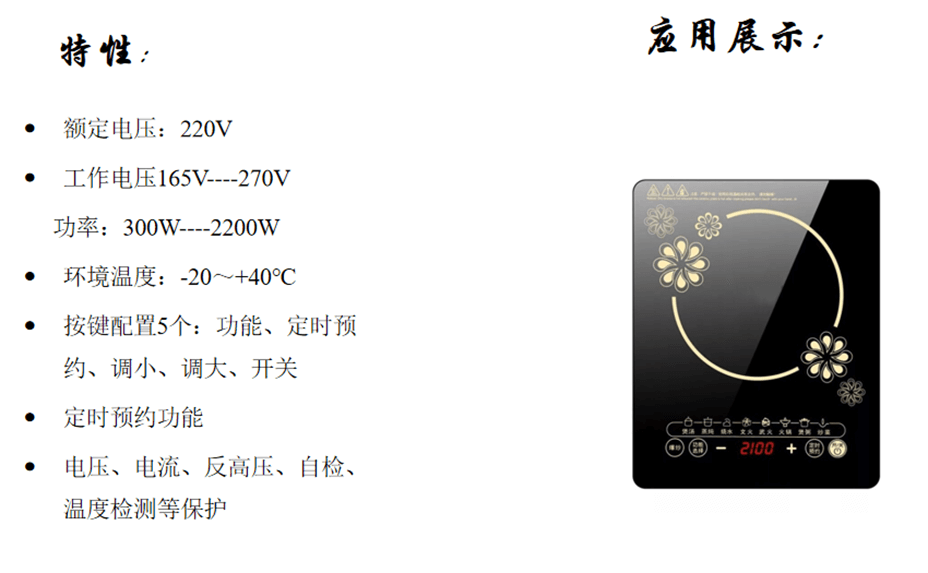

? 電磁爐

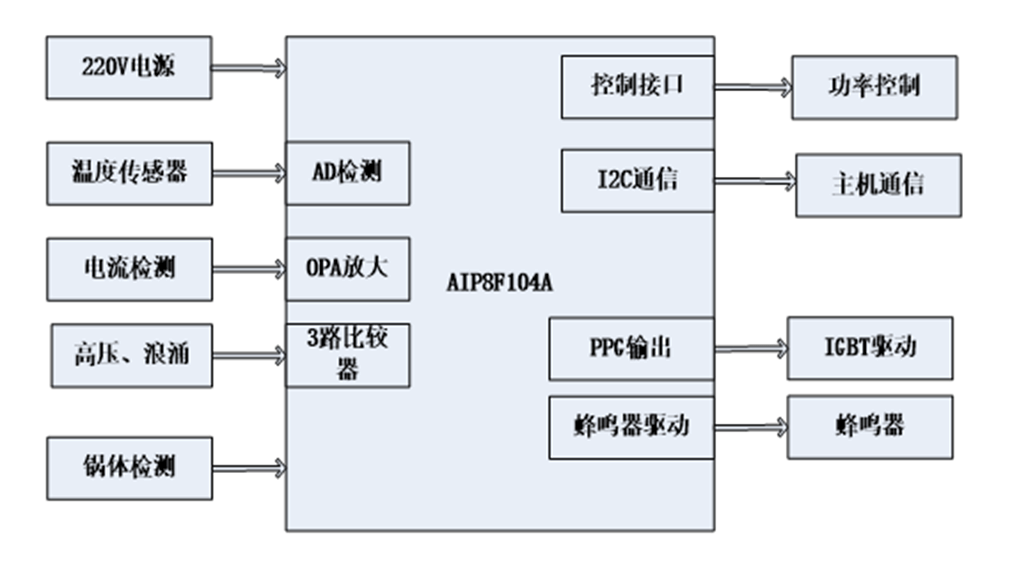

① 功能框圖

② 芯片特性

• 4K RISC 的AD型8位控制器
• OPA、AD、3路比較器
• 3可編程PPG輸出

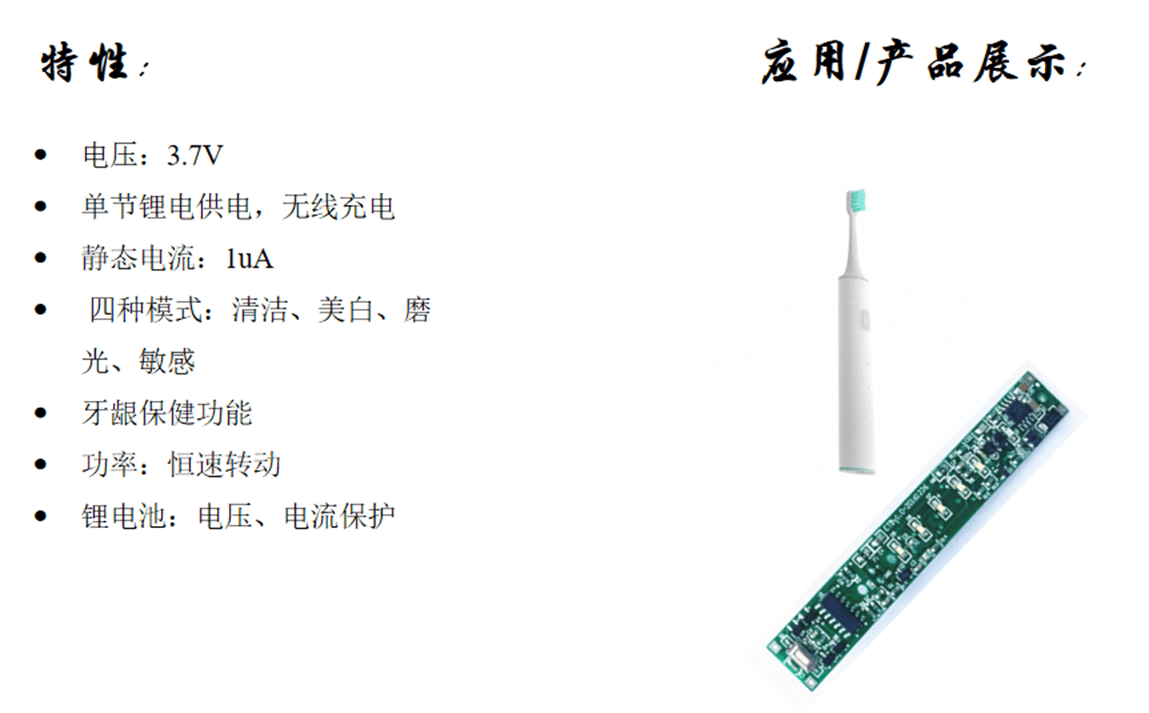

? 電動牙刷

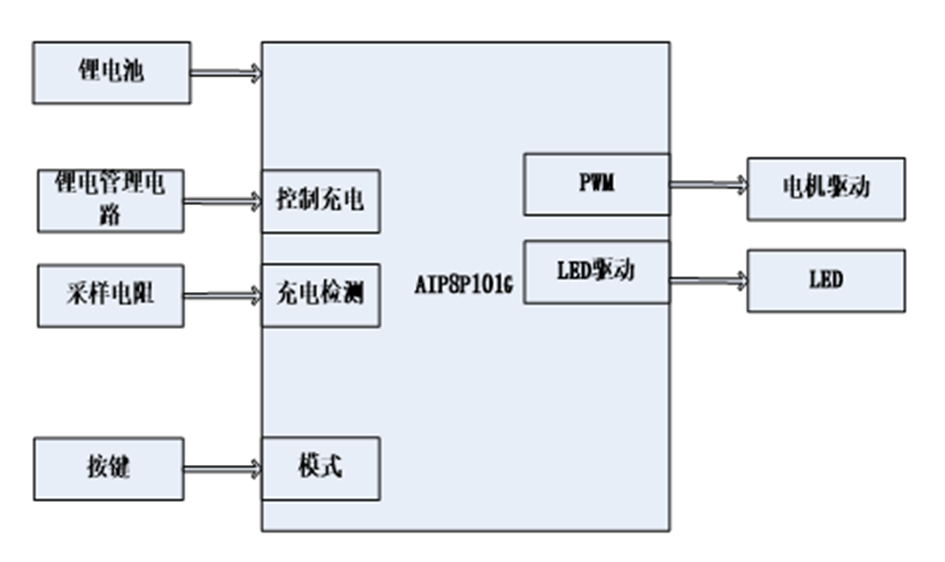

② 功能框圖

② 芯片特性

• 1K AD型RISC核控制器
• 5路AD、2路PWM等
• 多種工作模式

三、中微愛芯介紹

I-CORE

網址：http://www.i-core.cn

國家：中國

中微愛芯擁有一支有著豐富專業知識和經驗的團隊，擁有完善的IC設計系統，擁有CMOS、BICMOS 、BIPOLAR設計能力。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、驅動、運放、電源、音響、遙控器、通信、配套等多個系列幾百個品種，覆蓋家電、物聯網、音視頻電子、汽車、工控、通信等多個領域。

產品線詳細信息

中文名稱：中微愛芯

產品分類：模擬器件,MCU

經營模式：代理

應用領域及市場

小家電，工業控制

主要產品

運放，電源芯片，MCU

四、豐寶介紹

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商。總部位于上海，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

一、背景概述

充電樁電源模塊就像充電樁的”心臟”，它提供能源電力并對電路進行控制、轉換，保證了供電電路的安全穩定，模塊的性能直接決定了充電樁整體性能。

某客戶在30KW充電模塊項目中需求一款工業標準的可擦除可編程只讀存儲器（EEPROM），要求采用工業標準2線接口進行通信，內存數組2K位，5V供電，8引腳SOIC封裝。

EEPROM中微愛芯AiP24C02，如下圖為充電樁電源模塊應用框圖：

充電樁電源模塊主要有功率轉換單元、控制單元、數據處理單元等部分組成。上圖充電模塊采用主流的PFC拓?fù)浞绞?，三相三線制三電平VIENNA。

二、主要優勢

中微愛芯AiP24C02應用在充電樁電源模塊的主要優勢在于，該型號為量產型號，在工業領域有成熟的應用案例，出貨量大，產品可靠性方面，經過無鉛、RoHS、無鹵素、綠色認證，數據保存年限在100年。在性能方面內存組織2Kb可以滿足充電樁或者其他應用的數據存儲功能要求，AiP24C02的功耗低至0.6μA，可以全工作電壓滿速運行，各方面都有較大優勢。

^{AiP24C02功能框圖}

^{AiP24C02引腳排列圖}

三、AiP24C02產品特點

• 寫保護引腳提供硬件數據保護
• 寬工作電壓范圍：1.8V～5.5V
• 存儲器內部結構為：256×8（2K）
• 兩線串行接口
• 施密特觸發器，抑制輸入噪聲
• 雙向數據傳輸協議
• 時鐘頻率100kHz（1.8V），400kHz（2.7V），1MHz（5V）
• 8-byte頁（2K）
• 允許部分頁寫操作
• 自定時寫周期（最大5ms）
• 高可靠性：擦寫次數：100萬次；數據保存：100年
• 封裝形式：DIP8、SOP8、TSSOP8

四、中微愛芯簡介

I-CORE

網址：http://www.i-core.cn

國家：中國

中微愛芯擁有一支有著豐富專業知識和經驗的團隊，擁有完善的IC設計系統，擁有CMOS、BICMOS 、BIPOLAR設計能力。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、驅動、運放、電源、音響、遙控器、通信、配套等多個系列幾百個品種，覆蓋家電、物聯網、音視頻電子、汽車、工控、通信等多個領域。

產品線詳細信息

中文名稱：中微愛芯

產品分類：模擬器件,MCU

經營模式：代理

應用領域及市場

小家電，工業控制

主要產品

運放，電源芯片，MCU

五、豐寶簡介

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
